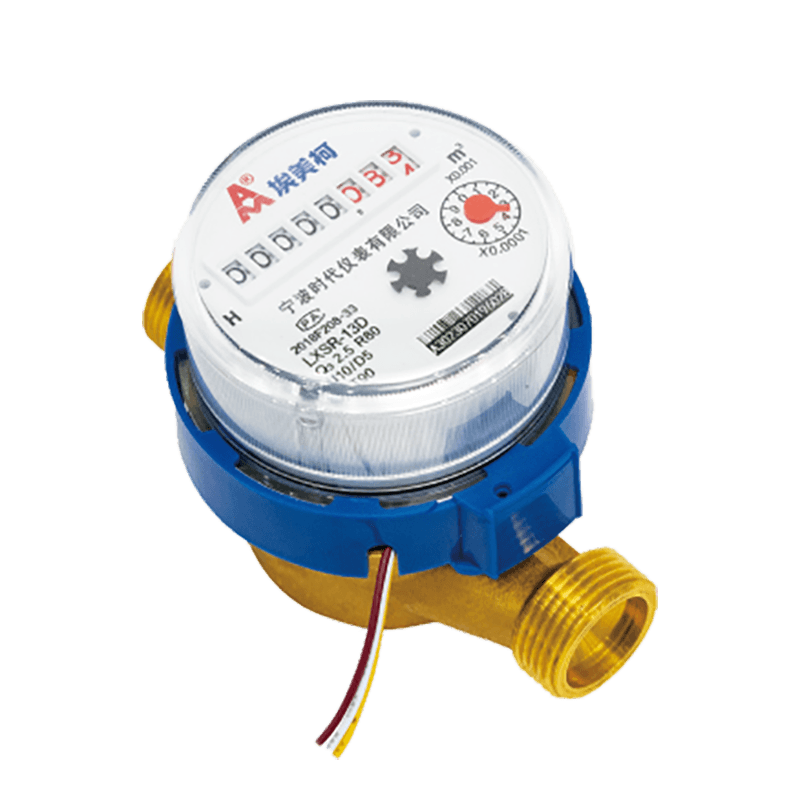

Wykonane z wysokiej jakości mosiądzu, pięknego i trwałego. Przełącznik trzcinowy, sygnalizacja elementu Hall lub czujnik Wiegand. Suchy sterownik magnetyczny chroni przed zewnętrznymi zakłóceniami elektromagnetycznymi. Uszczelniona maszyna do rejestru próżniowego, anty-zamraża, przez długi czas utrzymuje wyraźne odczyty. Wysoka dokładność. Instrument jest zgodny ze standardem ISO4064.
Bliższe dane
Inteligentny miernik wody instaluje urządzenie czujnika wewnątrz panelu odczytu, dzięki czemu
R≥100, poziom temperatury: zimna woda nie powinna być wyższa niż 30 ℃ (gorąca woda nie powinna być wyższa niż 90 ℃) i nie niższa niż 0 ℃. Poziom ciśnienia wody: mapa 10bar.
Aplikacja
Zapisz całkowitą ilość wody przepływającą przez rurociąg z wodą kranu.
Funkcja
● Sucha tarcza, wygodna do czytania, utrzymuj długoterminową czystość, długą żywotność.
● Korzystanie z komponentu Hall lub przełącznika trzciny do wysyłania sygnałów (trzeba określić, gdy zamówienie miejsca), wyślij jeden sygnał na litr przepływu wody (użyj przełącznika trzciny), wyślij 5 10,30 sygnałów na litr przepływu wody (czujnik Wiegand) lub dostosuj liczbę sygnałów wysyłanych na litr wody.
● Zdalne przenoszenie sygnałów zużycia wody do instrumentów wtórnych.
Wymagania instalacyjne
● Miernik wody musi być zainstalowany poziomo, przy czym powierzchnia odczytu w górę, a kierunek strzałki jest taki sam jak kierunek przepływu wody.
● Rurociąg musi zostać wypłukany przed zainstalowaniem miernika wody.
● Miernik wodny musi być zainstalowany w suchym i łatwym w utrzymaniu środowisku, zaleca się zainstalowanie w dedykowanym pudełku o liczbie wodnej.
● Zawory muszą być zainstalowane na wlocie i wylotu miernika wodnego.
Warunki użytkowania
Temperatura wody: Temperatura robocza dla zimnego miernika wody między 0 ℃ a 30 ℃, dla gorącej wody nie wyższej niż 90 ℃.
Ciśnienie: ≤1 MPa
Maksymalny dopuszczalny błąd
Q1 ≤q Q2 ≤ Q4 ± 2% Średnica R Q4 Q3 Q2 Q1 Minimum Maksymalny czytaj wartość mm Q3/Q1 m3/h m³ 13 80 3.1 2.5 0.050 0.031 20 80 5.0 4.0 0.080 0.050 0.0001 99999 25 80 7.9 6.3 0.126 0.079 Połączenie nadajnika Kolor drutu Nadajnik Czerwony/brązowy Niebieski Czarny/żółty Przełącznik trzcinowy Wysyłanie wiadomości Wysyłanie wiadomości Komponent Hall Moc Sygnał Ziemia Rozmiar i waga Model Średnica Długi Szerokość Wysokość Połączenie Waga mm Kg LXSDY-13E 15 110 75 80 G3/4b 0.61 LXSDY-20E 20 130 75 90 G1B 0.77 LXSDY-25E 25 160 75 90 G5/4B 0.94 Główne dane techniczne
